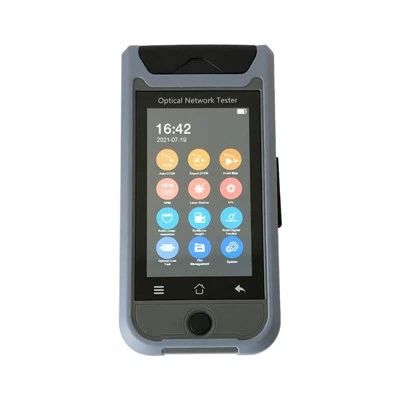

ST3200H PON OTDR jiskopru 1:64 spliter

Tip

SM

MM

SM/MM

Tul tal-mewġ

1310/1550nm

1310Nm /1490Nm /1550Nm

1310nm /1550nm /1625nm

1310nm /1550nm /1650nm

1310nm / 1550nm / 1625nm / 1650nm

1310nm / 1490nm

/1550nm /1625nm

850nm/ 1300nm

850nm /1300nm /1310nm /1550nm

Medda Dinamika

32/30

35/33

38/36

42/40

45/43

32/30/30

37/35/35

32/30/30

37/35/35

32/30/30

37/35/35

37/35/35

37/35/35/35

26/28

26/28/35/33

26/28/37/35

Żona Għomja tal-Avvenimenti

0.8

0.5m

0.8m

0.5m

0.8m

0.5m

0.8m

0.5m

0.5m

0.5m

1m

ATT Għomja żona

4

3.5m

4m

3.5m

4m

3.5m

4m

3.5m

3.5m

3.5m

6m

Medda tat-Test

100m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/125km/260km/420km

Wisa' tal-polz

3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/2us/3us/5us/8us/10us/20us

Preċiżjoni li tvarja

± (0.75m+ Intervall tal-kampjun+Q0025% Distanza XTest)

Preċiżjoni tat-telf

± 0.03d B/d B

Punti tal-Kampjun

Akbar minn jew ugwali għal 256k

Riżoluzzjoni tal-Kampjun

0.015m~16m

Preċiżjoni ta' Riflessjoni

± 2dB

Riżoluzzjoni ta' Telf

0.01dB

Limitu ta' Telf

0.01dB

Format tal-Fajl

Format Standard tal-Fajl SOR

Analiżi tat-Telf

4-metodu tal-punt /5-metodu tal-punt

Livell tas-Sigurtà tal-Laser

Klassi II

Rata ta' Aġġornar

4Hz(Tip.)

Ħażna tad-Data

Ħażna interna:2GB, 200,000kurvi;Ħażna esterna:64GB

Konnettur

FC/UPC (SC ST Interkambjabbli)

Interface tad-Data

USB-A. Port tat-Tip C, RJ45 LAN 10/100Mbit/s

OPM

Firxa tal-wavelength

800nm ​​~ 1700nm

Konnettur

Universali FC/SC/ST

Ambitu tat-test

-50dBm~+26dBm/-70dBm~+6dBm

Inċertezza

±5%

Tul tal-mewġ tal-kalibrazzjoni

850NM/980Nm/1300Nm/1310Nm/1490Nm/1550Nm/1625nm/1650Nm

L S

Tip ta' Laser

FP-LD

Tul tal-mewġ

Konsistenti mal-wavelength tal-output OTDR

Qawwa tal-ħruġ

>-5dBm (fibra SM)

Modalità

CW/270Hz/lkHz/2kHz

Stabbiltà

CW, ±0.5dB/15min (Test wara 15-il minuta ta' tisħin minn qabel)

Konnettur

FC/UPC (SC Interkambjabbli,ST) VFL

Tul tal-mewġ

650nm + 20nm

qawwa tal-ħruġ

Akbar minn jew ugwali għal 10mW

Modalità

CW/lHz/2Hz

Konnettur

FC/UPC (SC Interkambjabbli,ST)

L-indiċi tat-Test Telf Ottiku jirreferi għas-sors tad-dawl ta 'hawn fuq u l-indiċi tal-miter tal-qawwa ottika.

Oħrajn

Wiri

7 pulzieri kulur LCD + touch screen Riżoluzzjoni:800x480

Provvista ta' enerġija

Adapter tat-Tip Ċ:Input: 100V〜240V, 50/60Hz, Ħruġ:5V/3A,9V/2A,12V/1.5A Batterija tal-litju: 3.7V,10400mAh

temperatura tax-xogħol

-10 grad ~+50 grad

Temperatura tal-ħażna

-40 grad〜+70 grad

umdità relattiva

0〜95%, Mhux Kondensazzjoni

Piż

W 1.2kg

Daqs

215mm x 160mm x50mm

Funzjonijiet tal-Ospitanti:OTDR/VFL/LS/OPM/Mappa tal-Avvenimenti/Sejbien tat-Tmiem/Test tat-Telf Ottiku/Test tal-Ethernet/Test mill-bogħod/Ġestjoni tal-fajls

Mudell

P1

P2

P3

P4

P5

P6

P7

Tul tal-mewġ

1310NM±20Nm 1550Nm±20Nm

1625nm±20nm (Ffiltrat)

1650nm±5nm (Ffiltrat)

1310nm/1550nm ±20nm 1625nm±15nm (Ffiltrat)

1310/15 50nm±20nm 1650 ±5nm (Ffiltrat)

Iffiltra

/

High pass>1595nm lsolation>40dB (1270nm'1585nm)

Bandpassl650nm± 7nm Isolation >40dB (1650nm±10nm)

High pass>1595nm Isolation >40dB (1270nm-1585nm)

Bandpassl650nm ±7nm lsdation>40dB (1650nm±10nm)

FiberType

G.652

Medda Dinamika Max

37/35dB

38dB

38dB

38/36/3 6dB

40/38/38dB

42/40/40dB

38/36/36dB

Żona Għomja tal-Avvenimenti

0.5m

ATT Blind Zone

3.5m

Żona Għomja PON

30m

Medda tat-Test

10 0m/500m/l .25 km/2.5 km/5km/10 km/20km/4 0km/80km/ 125km/260km/420km

Wisa' tal-polz

3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/2us/3us/5us/8us/10us/20us

Preċiżjoni tal-firxa

± (0.75m+ Intervall tal-kampjun+0.0025% Distanza xTest)

Preċiżjoni tat-telf

0.03d B/dB

Punti tal-Kampjun

>256k

Riżoluzzjoni tal-Kampjun

0.015m~16m

Preċiżjoni ta' Riflessjoni

± 2dB

Riżoluzzjoni ta' Telf

±0.001dB

Limitu ta' Telf

{{0}}.0ldB
